Ponts

Généralités

Définition :

Un pont est une construction permettant de franchir une dépression ou un obstacle en passant par-dessus cette séparation.

Structure générale

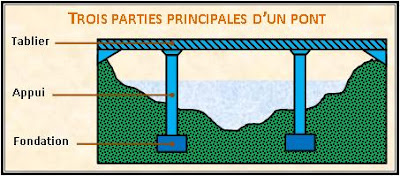

Un pont comprend trois parties principales :

-    Le tablier, structure sur laquelle se fait le déplacement entre les deux extrémités. Pour les ponts suspendus, le tablier est soutenu par des suspentes et dans le cas des haubanés, des haubans accrochés à des pylônes le retiennent.

-    Les appuis  supportant le tablier : culées aux deux extrémités et piles intermédiaires

-    Les fondations qui transmettent les charges de l'ouvrage au terrain.


Terminologie

Culées ou Butées : Parties sur les deux rives, servant d’appuis en recevant les efforts en provenance du tablier.
Débouché : Distance entre les culées et diminuée des épaisseurs de piles.
Gabarit de navigation : espace nécessaire au passage sous ou sur le pont.
Ouverture : espace libre entre les piles
Ouverture totale : distance entre les culées
Pile : Massif reposant dans l'eau et recevant la charge de deux voûtes ou de deux poutres.
Pilonne : Structure élevée sur lesquels s'appuient les câbles porteurs
Portée : Distance entre deux appuis.
Tablier : Plate-forme horizontale ou, quelques fois, incliné d’un angle très petit, supportant la chaussée, sur laquelle circulent les véhicules ou les usagers du pont.
Tirant d'air : hauteur libre sous l'ouvrage, entre le tablier du pont et le niveau de l'eau.
Travées : parties du pont comprises entre deux piles (travée principale) ou entre une pile et une culée (travées secondaires ou travées latérales)
